| 品牌：伯利恒 | 型号：Q944F | 材质：碳钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 公称通径：DN15-DN250mm |
| 适用介质：水，油，气 | 压力环境：中低压 | 工作温度：低温，常温，高温 |
| 标准：美标，国标 | 流动方向：换向 | 驱动方式：电动 |
| 零部件及配件：定位器 | 用途：切断，调节，流量控制 | 类型(通道位置)：三通式 |
| 作用对象：石油，化工，天然气 | 规格：DN15-DN250 |

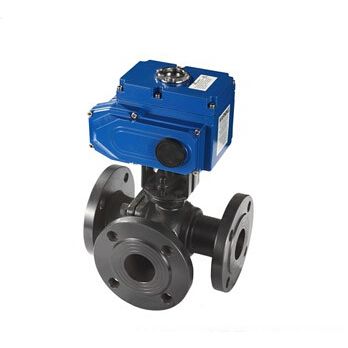

Q944F电动L型三通球阀是由本公司L型流道三通球阀与电动执形器组成的一个整体。Q944F电动L型三通球阀采用两阀座密封浮动球结构，产品具有具有结构紧凑、外型美观、密封性能好优点。Q944F电动L型三通球阀标准球芯L型双口孔道，改变球芯与管道的相对角度，可以对直支管道流体实现不同的组合控制，常用于介质流向的切换，能使相互垂直的两个通道连接。Q944F电动L型三通球阀广泛的适用于：水、油、蒸汽、导热油、热水、盐水等腐蚀性介质，在特别是在石油、化工、消除、电力项目当中应用广泛
一、Q944F电动L型三通球阀特点：
1、公称通径：DN15-200
2、公称压力：2.5-10Mpa
3、适用温度：－25℃-350℃
4、流体阻力小、不会影响流速
5、结构简单、体积小、方便后面保养
6、密封性能好，可以根据要求定制密封，软密封硬密封都可
7、不受安装方向的限制，可以实现流向切换，实现多重控制
8、Q944F电动L型三通球阀驱动方式可以选择不同型号及品牌的执形器
二、Q944F电动L型三通球阀材质表：
序号 | 零件名称 | 材质名称(常规配置) | |||
Q944F/H-C | Q944F/H-P | Q944F/H-R | Q944F/H-RL | ||
1 | 阀体 | WCB | CF8(304) | CF8M(316) | CF3M(316L) |
2 | 球体 | WCB+ENP | CF8(304) | CF8M(316) | CF3M(316L) |
3 | 密封圈 | PTFE、PPL、柔性石墨 | |||
4 | 阀座/密封面 | PTFE、PPL、柔性石墨 | |||
5 | 填料 | 柔性石墨/PPL/PTFE | |||
6 | 阀杆 | 2Cr13 | 304 | 316 | 316L |
7 | 双头螺栓 | 35CrMoA | 304 | 316 | 316L |
8 | 螺母 | 35CrMoA | 304 | 316 | 316L |
9 | 垫片 | PTFE、PPL、柔性石墨 | |||
三、Q944F电动L型三通球阀规格尺寸：
公称压力 PN(MPa) | 公称通径 DN(mm) | 主要尺寸(mm) | ||||||
L | L1 | D | D1 | D2 | b | z-Φd | ||
1.6 | 15 | 130 | 65 | 95 | 65 | 45 | 14 | 4-14 |
20 | 150 | 75 | 105 | 75 | 55/58 | 14/16 | 4-14 | |
25 | 160 | 80 | 115 | 85 | 65/68 | 14/16 | 4-14 | |
32 | 180 | 90 | 135/140 | 100 | 78 | 16 | 4-18 | |
40 | 200 | 100 | 145/150 | 110 | 85/88 | 16 | 4-18 | |
50 | 230 | 115 | 160/165 | 125 | 100/102 | 16/18 | 4-18 | |
65 | 290 | 145 | 180/185 | 145 | 120/122 | 18 | 4-18 | |
80 | 310 | 155 | 195/200 | 160 | 135/138 | 20 | 4-18 | |
100 | 350 | 175 | 215/220 | 180 | 155/158 | 20 | 4-18 | |
125 | 400 | 200 | 245/250 | 210 | 185/188 | 22 | 4-18 | |
150 | 480 | 240 | 280/285 | 240 | 210/212 | 24/22 | 8-23/8-22 | |
2.5 | 15 | 130 | 65 | 95 | 65 | 45 | 16 | 4-14 |
20 | 150 | 75 | 105 | 75 | 55/58 | 16 | 4-14 | |
25 | 160 | 80 | 115 | 85 | 65/68 | 16 | 4-14 | |
32 | 180 | 90 | 135/140 | 100 | 78 | 18 | 4-18 | |
40 | 200 | 100 | 145/150 | 110 | 85/88 | 18 | 4-18 | |
50 | 230 | 115 | 160/165 | 125 | 100/102 | 20 | 4-18 | |
65 | 290 | 145 | 180/185 | 145 | 120/122 | 22 | 8-18 | |
80 | 310 | 155 | 195/200 | 160 | 135/138 | 22/24 | 8-18 | |
100 | 350 | 175 | 230/235 | 190 | 160/162 | 24 | 8-23/8-22 | |
125 | 400 | 200 | 270 | 220 | 188 | 28/26 | 8-25/8-26 | |
150 | 480 | 240 | 300 | 250 | 218 | 30/28 | 8-25/8-26 | |
